产品名称：AVP100/102智能阀门定位器

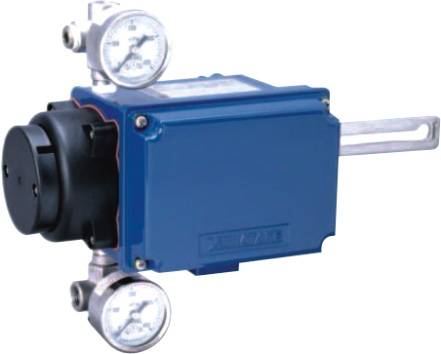

AVP100/102智能阀门定位器

SVP3000 Alpha plus系列智能阀门定位器是基于微处理器的电气阀门定位器。他可从控制设备接收直流信号并控制阀门的开启。除了此基本功能外，SVP3000 Alpha plus还具有通信能力，自动配置程序和自诊断功能，可提高生产力和工厂的生产效率。

特性：

• 自动设定，其自动设定是一个全自动配置程序。与其他品牌的智能定位器不同，SVP3000 Alpha plus无需外部设备。执行基本配置不需要电脑或专用通讯器，按一下开关便可运行程序。
• 现场智能通信，山武的现场智能通信装置（SFC）可与所有山武现场智能仪器匹配使用，因此可以借助它进行SVP校准和配置的智能通信。可以使用HART 275型通信装置进行校准，配置和自诊断。

 阀门诊断

  （对于AVP102型产品，软件版本为4.9或更新）可以由HART通信装置或控制阀维护支持系统“Val staff”监视下列各参数。

• 咬卡
• 总行程

• 开度直方图
• 周期计算
• 关闭计数
• 最大位移速度

适用各种应用情况的最佳设定

• 正向闭合设定，当过程要求阀门紧闭时，此设定可切断特定信号点的，施加到执行机构的不必要的供气压力，从而连续保证阀门的原有关闭性能。
• 用户可自设流量特性，用户可自设定定位器输入/输出特性，从而修正阀门的总体特性，应对具体的生产过程。
• 精确分程设定，可以为分程应用场合安装SVP,且无需其他仪器。因为可以为现场智能通信装置方便地设置信号范围，所以，可将定位器范围优化到适应过程特性为止。

有效合理的维护

• 减少备件库存，由于各参数都可以通过软件装置进行更改，所以，可保证备件库存的少量化。
• 自诊断，SVP的自诊断程序保证了快速正确的控制阀故障排除措施。



同时适用于单作用执行机构和双作用执行机构借助双作用放大器，SVP可以安装在双作用执行机构上

同时适用于直行程执行结构和角执行机构借助角行程执行机构的安装支架，可方便地将SVP安装到角行程执行机构上。



功能说明：

适用的执行机构                              最大供气流量

单作用执行机构和双作用执行结构         140Kpa(1.4kg/cm2)时为110L(N)分钟

直行程执行机构和角行程执行机构         400Kpa(4.0kg/cm2)时为250L(N)分钟（对双作用执行结构而言）

许可AVP100型产品的NEPDI（国家级仪器仪表防爆安全监督检验站）本质安全许可

 Ex ia  IIC  T4—T6      -20℃至+60℃时为T4

                        -20℃至+60℃时为T5

-20℃至+40℃时为T6

证书编号：GYJ101292

电气参数最大允许值  Vi=30V, li=95Ma, Pi=0.66W, Ci=0, Li=0.2Mh

允许的最大电缆电容--------------------------------------------0.06µF

允许的最大电缆电感--------------------------------------------1Mh

应结合使用下列NEPSI（国家级仪器仪表防爆安全监督检验站）认证的齐纳式安全栅才能成为本质安全性系统：MTL728. Z728. LB928. KN9710. LB787S. MTL787C. Z787或LB901.



AVP102型产品的NEPSI（国家级仪器仪表防爆安全监督检验站）本质安全许可

  Ex  ia  IIC  T4-T6      -40℃至+60℃时为T4

                          -40℃至+60℃时为T5

                          -40℃至+40℃时为T6

证书编号：GYJ04236

安全栅应为NEPSI（国家级仪器仪表防爆监督检验证）认证型，且符合下列条件：

Ui=20V  li=100ma   Pi=1.0W,   Ci=15NF,  Li=0.2mH  电路应被认为安全接地。



控制信号输入  4—20mA直流信号（可分程配置—最小量程为4mA）



输入阻抗：AVP100型：最大300Ω/20mA  DC   AVP102型：最大600Ω/20 mA  DC



输出特性：线性，等百分比，快开，用户自设特性（16点）



阀杆行程：反馈杆角度：±4°到±20°.阀杆转动角度：最大90°（角行程执行机构）



旁路操作：自动/手动开关（仅限于但最用执行机构）



供气压力：140至700kpa(1.4至7.0kgf/cm2)



空气消耗： 4（N）分钟（140kpa(1.4kgf/cm2)时的最大值）

5（N）分钟（280kpa(2.8kgf/cm2)时的最大值）

6（N）分钟（500kpa(5.0kgf/cm2)时的最大值）

10（N）分钟（400kpa(4.0kgf/cm2)时的最大值，对双作用执行机构而言）

输出平衡压力：55+5%（仅限双作用执行机构）

雷电保护：浪涌电压峰值：12KV   浪涌电流峰值：1000A

振动允许值：山武HA执行机构上装有标准安装组件时：2G(5至400Hz)

环境温度限制：相对湿度为：10%至90%

配置工具：SFC160型或SFC260型（SFC现场智能通信装置，软件版本为7.8或更新）

          HART275型通信装置（适用于AVP102型产品，请根据需要升级软件和设备描述文件）



技术性能指标：

精度：对于8mA≤输入信号量程≤16mA的情况：±1%F.S

      对于用户自设的输出特性，则为±2.5%

      对于4mA≤输入信号量程＜8mA的情况：±1.5F.S

防护等级：IEC529IP66(相当于NEMA 4X型)  油漆：丙烯酸烤漆  颜色：深蓝色

材质  主体：铸铝   辅助放大器盖：PBT

重量： 定位器： 1.7kg    选购件：双作用放大器： 0.3kg

安装：空气接口：1/4NPT内螺纹   电气接口：1/2NPT内螺纹

供气条件：颗粒最大直径：3µm  油雾：不允许   露点：比环境温度低10°



必选项：



代码
	接口	空气配管接口	电气接口	安装螺纹
(1)结构	防水型	1/4NPT内螺纹	1/2NPT内螺纹	M8	P
	NEPSI本质安全型	1/4NPT内螺纹	1/2NPT内螺纹	M8	H





选购件



			代码
（2）反馈杆组件	（3）压力表T形接头	（4）压力表	（2）	（3）	（4）
○	×	×	L	X	X
○	○ 压力表T形接头（2个）	○ 400kpa压力表 （130kpa≤供电压力＜300kpa）	L	S	F
○	○ 压力表T形接头（2个）	○ 1000kpa压力表 （300kpa≤供电压力□700kpa）	L	S	T
○	○ 压力表T形接头（1个），双作用放大器T形接头（1个）	○ 1000kpa压力表 （300kpa≤供电压力≤700kpa）	L	W	T



双作用执行机构的双作用放大器

双作用执行机构（无弹簧执行机构）的双作用放大器



配置：以下为SVP各个可配置参数的默认和任选设定值除非特别指明，否则智能阀门定位器将在出厂时采用如下配置

1. 输入控制信号   4至20Ma            用户自设范围的最小量程=4Ma

2. 输出特性       线性                 EQ或QQ可由用户在订购时说明或自设

3. 阀门动作   正作用（阀芯在阀座上方） 反作用（阀芯在阀座下方）可由用户在订购时说明或自设

4. 定位器动作     正作用               位置应往后，与上面对齐
